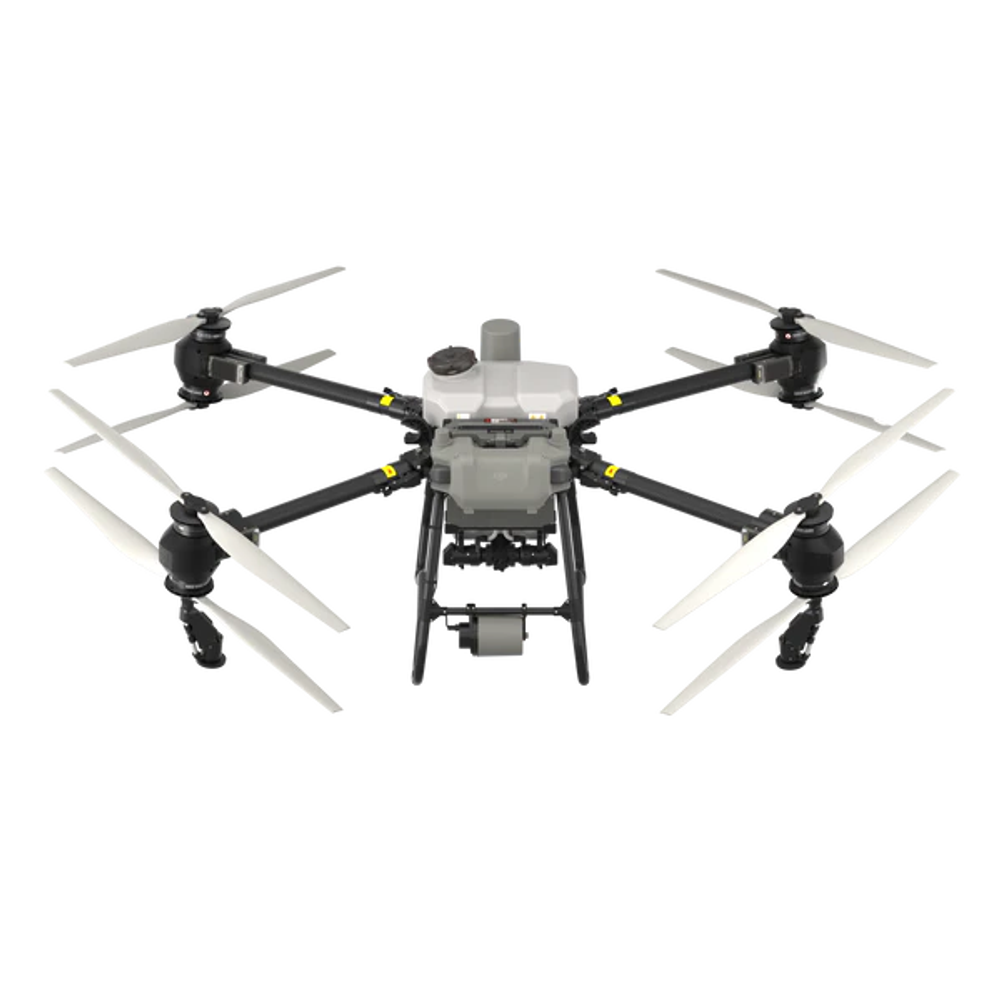

Agras T50 - агродрон для опрыскивания растений, разбрасывания сухих смесей или семян, картирования полей. Объем бака - 40 л. Разбрасыватель сухих смесей - 50 кг. Диаметр распыления - 11 м, разбрасывания - 8 м. Производительность при опрыскивании - до 21 Га/час в поле, до 4 Га/час в саду. Производительность при разбрасывании - до 1500 кг/час. Скорость потока при распылении - 16 л/мин (2 сплинкера) или 24 л/мин (4 сплинкера), при разбрасывании - 108 кг/мин. Максимальная скорость полета 36 км/ч. Максимальная высота полета 100 м. Работа в дневное и ночное время. Два радара с фазированной решеткой и машинное зрение для автоматического облета препятствий и поддержания постоянной высоты полета над рельефом и растениями. Возможность создания фотограмметрических карт полей с помощью камеры дрона и пульта управления, без использования компьютера и подключения к интернету. Карты, подготовленные в Agras T50 можно использовать в моделях Agras T40/T30/T25/T10.
DJI AGRAS T50 поднимает сельскохозяйственные операции с помощью дронов на новую высоту. Он унаследовал мощную соосную двухроторную силовую установку и складную конструкцию, устойчивую к крутящему моменту, что обеспечивает новый уровень устойчивости при перевозке 40 кг опрыскиваемого [1] или 50 кг разбрасываемого [1] полезного груза.
DJI AGRAS T50 использует систему двойного распыления, передний и задний радары с фазированной решеткой и систему бинокулярного зрения. DJI AGRAS T50 превосходно справляется с множеством задач: от съемки [2] до опрыскивания и разбрасывания, гарантируя стабильную работу и стабильную производительность.
Полезная нагрузка
- 40 кг опрыскивание [1]
- 50 кг разбрасывание [1]
Скорость потока
- Распыление 16 л/мин [3]
- Разбрасывание 108 кг/мин [4]
Стабильность сигнала
- Автономные операции
- Передача O3 до 2 км
- Дополнительный модуль усиления сигнала DJI Relay
Адаптивность всех сценариев
- Полностью автоматическое и ручное управление.
- Режим сада
- Переменные нормы внесения
Многонаправленное обнаружение препятствий [6]
- Многонаправленный облет препятствий
- Отслеживание местности под углом до 50°
Дополнительный комплект дооснащения до четырех спринклеров
- Обратное распыление во время полета
- Распыление из 4 спринклеров, расход 24 л/мин [3]
Работы по опрыскиванию в поле
- до 21 Га в час [8]
Работы по опрыскиванию в саду
- до 4 га в час [9]
Операции по разбрасыванию сухих смесей
- до 1500 кг в час [10]
Система опрыскивания
Система двойного опрыскивания DJI AGRAS T50 обеспечивает сверхбольшую скорость потока — до 16 л/мин (опрыскивание двумя спринклерами). Он образует равномерные и мелкие капли распыления и не протекает. DJI AGRAS T50 может быть оснащен дополнительной парой центробежных разбрызгивателей, увеличивающих скорость потока до 24 л/мин (опрыскивание четырьмя сплинкерами) для операций, требующих большого объема внесения. При полете вручную используйте распылитель обратного направления с четырьмя разбрызгивателями, чтобы упростить управление без необходимости совершать повороты.
Импеллерный насос с магнитным приводом
Скорость потока сдвоенного насоса до 24 л/мин [3] . Это на 100% больше по сравнению с предыдущим поколением, что позволяет удовлетворить потребности полей, садов и условий с высокими температурами.
Центробежные спринклеры с двойным распылением
Размер капель можно регулировать в пределах 50–500 мкм, в зависимости от используемых химикатов.
Совершенно новые электромагнитные клапаны
Точный запуск и остановка исключают утечку.
Система разбрасывания
Новый разбрасыватель DJI AGRAS T50 и вращающийся диск со спиральным каналом значительно повышают эффективность и плавность разбрасывания с производительностью до 1500 кг в час.
Полезная нагрузка 50 кг [1]
Максимальная емкость 75 л и расширенная загрузочная дверца для быстрой заправки.
Плавное разбрасывание
Крутящий момент разбрасывателя увеличен вдвое, а разгрузочный люк увеличен, чтобы обеспечить скорость потока до 108 кг/мин [4] .
Равномерное разбрасывание
Вращающийся диск DJI AGRAS T50 со спиральными каналами делает внесение более равномерным.
Низкая скорость разбрасывания
Вы также можете переключиться на небольшие заслонки бункера, чтобы повысить точность внесения при низкой скорости потока.
Взвешивание в реальном времени
DJI AGRAS T50 оснащен датчиком взвешивания, который позволяет отслеживать оставшуюся полезную нагрузку в режиме реального времени.
Быстрая разборка и очистка
Разбрасыватель можно быстро разобрать и очистить для облегчения обслуживания.
Протестировано на надежность, долговечность и безопасность
Операции по опрыскиванию и разбрасыванию являются частыми, интенсивными и выполняются в сложных условиях. DJI AGRAS T50 прошел сотни испытаний на надежность, а его прочный корпус обеспечивает безопасную эксплуатацию.
Удвойте свое спокойствие с помощью бинокулярного зрения и двойного радара
DJI AGRAS T50 оснащен передним и задним радаром с активной фазированной решеткой с двойным количеством радиочастотных каналов [17] для более высокой точности обнаружения. Вместе они обеспечивают многонаправленное обнаружение препятствий [6], повышая безопасность работы. Два набора датчиков бинокулярного зрения позволяют DJI AGRAS T50 точно определять местность и детально отображать препятствия для автоматического обхода препятствий [11] и отслеживания местности [11] на крутых склонах.
- Обнаружение препятствий
- Проекция местности
- Обход препятствий
Один дрон для обследования, опрыскивания и разбрасывания
DJI AGRAS T50 объединяет аэросъемку [2], опрыскивание и разбрасывание в одном дроне. Подвесная камера FPV с высоким разрешением позволяет снимать поля и фруктовые сады в режиме реального времени. В сочетании с сервисом DJI RC Plus и RTK вы можете создавать карты высокого разрешения, которые будут лежать в основе последующих автоматических маршрутов полета. DJI AGRAS T50 может взлетать и выполнять автоматические операции одним нажатием кнопки.
Аэрофотосъемка фруктового сада
DJI AGRAS T50 поддерживает обход препятствий и отслеживание местности для съемки [2] садов на склонах до 20° [5]. Благодаря DJI RC Plus и возможностям картографирования в реальном времени он может автоматически определять фруктовые деревья и препятствия. На основе распределения фруктовых деревьев он может генерировать точные и полностью автоматические 3D-маршруты полета.
Фруктовый сад площадью 5 гектаров нанесен на карту за 10 минут [12].

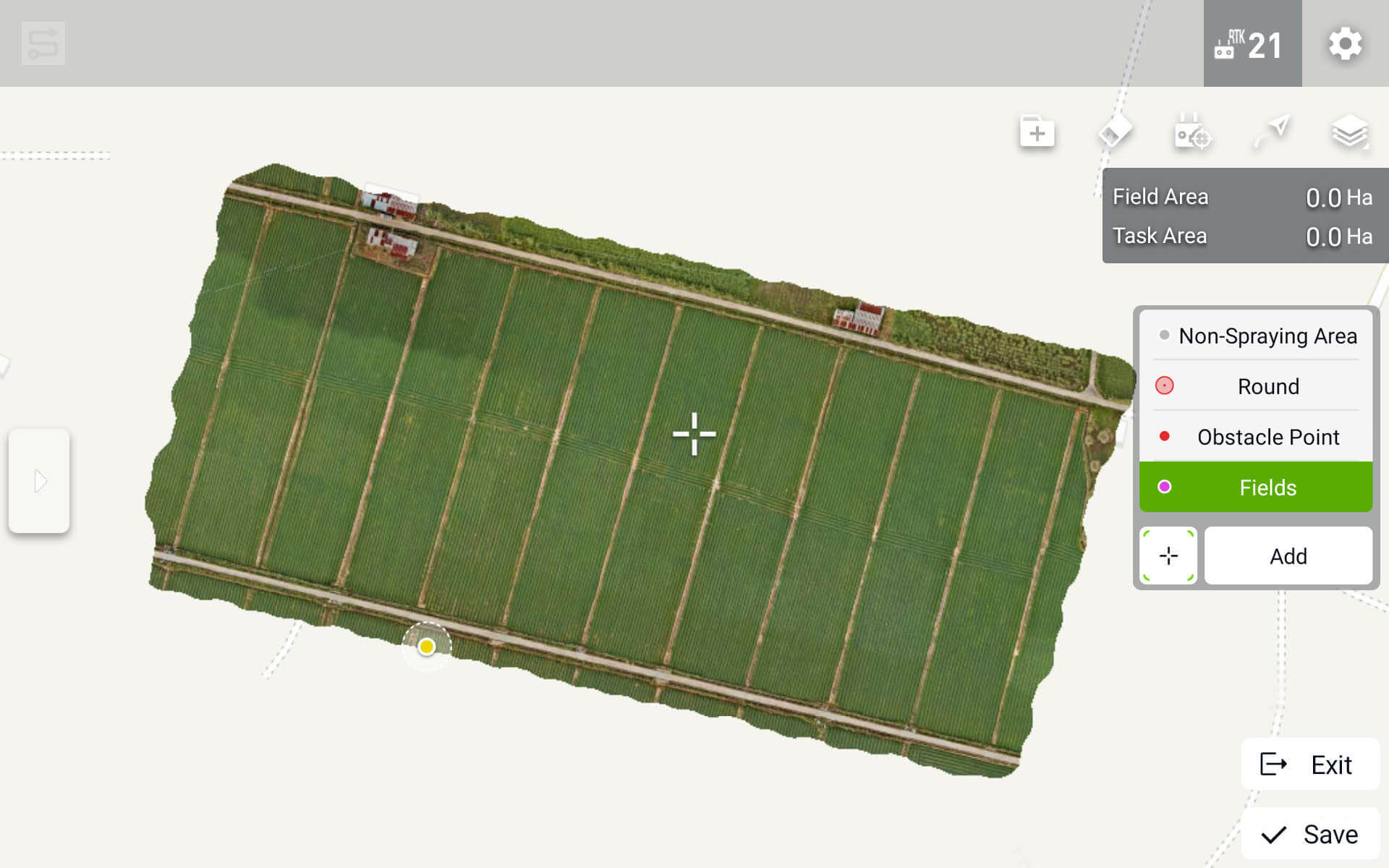

Аэрофотосъемка поля
Обследуйте все поле, автоматически определяйте границы поля и препятствия, а также планируйте более точные маршруты полета.
Зона маршрута, поле площадью 13 соток нанесено на карту за 10 минут [12].

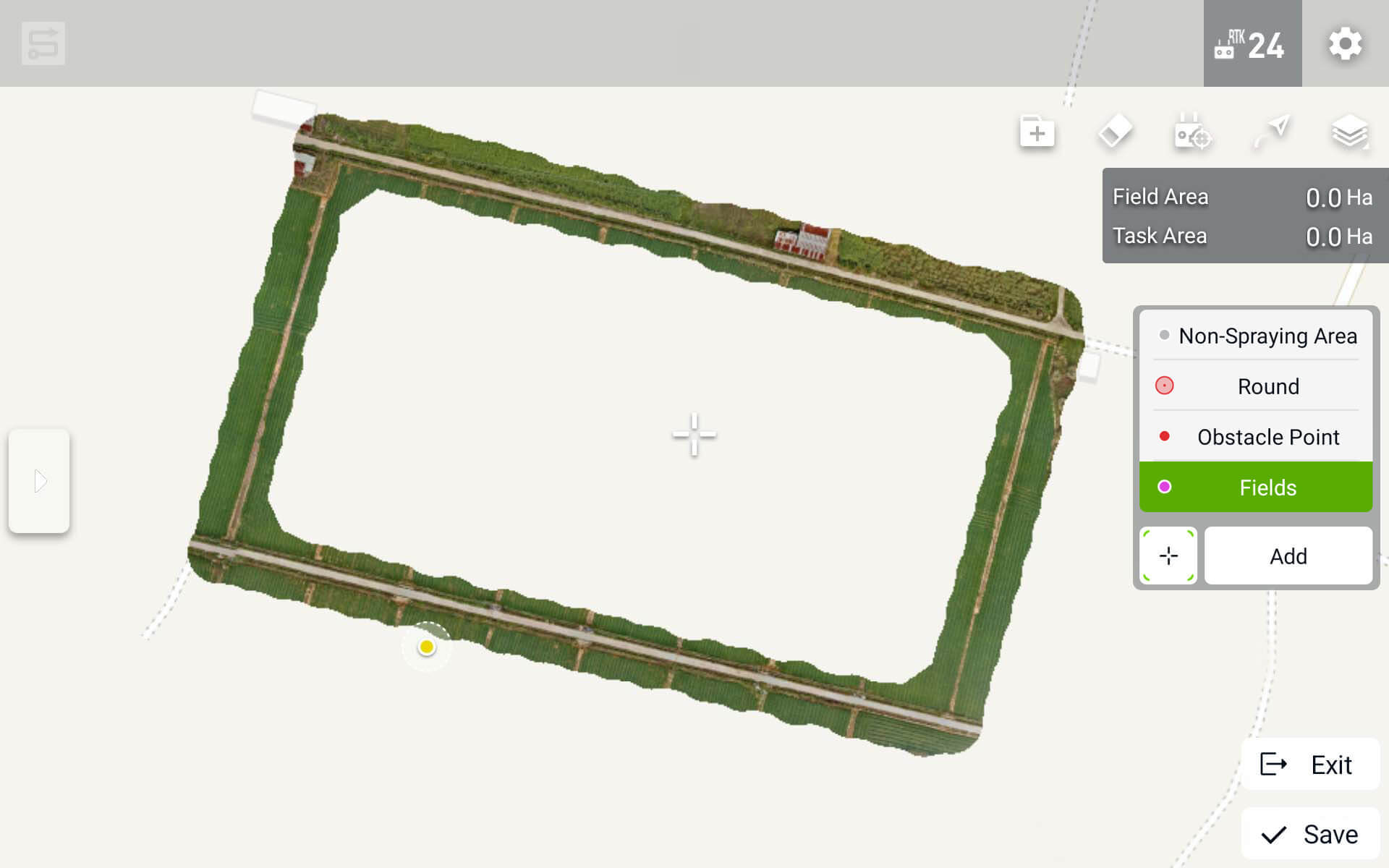

Граничный маршрут
Подходит для полей без препятствий посередине.
Граница поля площадью 13 гектаров нанесена на карту за 3 минуты [12]
Широкоэкранный пульт дистанционного управления высокой яркостью
DJI RC Plus оснащен 7-дюймовым экраном высокой яркости и 8-ядерным процессором для плавной работы. Интеллектуальное планирование маршрута сводит к минимуму расстояние, пролетаемое с полным баком, что значительно повышает эффективность работы. Ручной режим позволяет вам контролировать операции по своему желанию.
- Операции с несколькими графиками
- Сегментация фруктового маршрута
- Распрыскивание в режиме «Фруктовый сад»
- Двустороннее распрыскивание
Стабильность сигнала
Новая и модернизированная система передачи O3 с четырьмя антеннами работает в автономном режиме даже в районах без покрытия сотовой связи, обеспечивая дальность передачи 2 км [13]. Его способность защиты от помех помогает обеспечить высокое качество сигнала при работе с высокими культурами.
Усилитель сигнала DJI Relay (опционально)
DJI Relay обеспечивает плавную передачу видео в реальном времени для более безопасных полетов даже в сложных сценариях работы с препятствиями для сигнала.
Экономичная быстрая зарядка
Многофункциональный инверторный генератор D12000iE оснащен технологией электронного впрыска топлива (EFI) и экономит топливо на 15 % [15]. Интеллектуальные летные аккумуляторы DB1560 заряжаются с помощью радиатора с воздушным охлаждением, что обеспечивает сверхбыструю зарядку за 9 минут [7]. Интеллектуальное зарядное устройство C10000 может заряжать аккумуляторы напрямую от сети.
Интеллектуальная летная батарея DB1560
- Емкость увеличена до 30 Ач.
- До 1500 циклов зарядки [14]
- Совместима с моделями DJI Agras: T30, T40,T50
Многофункциональный инверторный генератор D12000iE [18]
- Общая экономия топлива 15 % [15]
- Выходная мощность переменного тока 1500 Вт.
- Сверхбыстрая зарядка за 9 минут. [7]
- Зарядный кабель длиной 1,5 м.
Интеллектуальный источник питания C10000
- Быстрая зарядка мощностью 9000 Вт [16]
- Адаптивная защита по мощности
- Зарядный кабель длиной 1,5 м
Интеллектуальный источник питания C8000
- Зарядка до 7200 Вт [16]
- Двухканальная попеременная зарядка
- Адаптивная защита по мощности
Умная сельскохозяйственная экосистема
Соедините DJI AGRAS T50 с новым Mavic 3M и используйте мультиспектральные данные, чтобы минимизировать затраты и максимизировать урожайность. Обследуйте свою ферму и создайте карты предписаний для управления внесением удобрений с переменной нормой и защитой урожая. Быстро патрулируйте поля, чтобы выявить стресс роста.
Ознакомьтесь со статьей в нашем блоге FAQ. Ответы на вопросы по агродронам Agras, где подробно даны ответы на часто задаваемые вопросы, приведены ссылки на полезные видеоролики и презентации.
Примечание
[1] Данные были измерены на уровне моря. На массу полезной нагрузки сильно влияют температура окружающей среды и высота над уровнем моря. Взлетную массу полезной нагрузки необходимо уменьшать на 10 кг на каждые 1000 м увеличения высоты. Приложение DJI Agras предложит вес полезной нагрузки в соответствии с текущим состоянием дрона и окружением. При добавлении материалов максимальный вес не должен превышать рекомендуемое значение, иначе безопасность полета может быть поставлена под угрозу.
[2] Требуется RTK.
[3] Максимальная скорость распыления с двумя разбрызгивателями составляет 16 л/мин. Максимальная скорость опрыскивания четырьмя разбрызгивателями составляет 24 л/мин.
[4] Данные измерены с мочевиной диаметром 4 мм. Максимальная скорость потока может варьироваться в зависимости от размера гранул, плотности и гладкости поверхности различных удобрений.
[5] Чтобы обеспечить высокую эффективность съемки и картографирования, DJI AGRAS T50 может автоматически регулировать скорость полета в зависимости от уклона холма. Чем круче склон, тем медленнее его скорость.
[6] Эффективный диапазон обнаружения и его способность избегать и обходить препятствия будут различаться в зависимости от окружающего освещения, дождя, тумана, а также материала, положения, формы и других свойств препятствий. Зондирование вниз используется для отслеживания рельефа местности и стабилизации высоты. Зондирование в других направлениях используется для обхода препятствий.
[7] Зарядка от 30% до 95%. Факторы, влияющие на время зарядки: Высота зарядной станции; Зарядный кабель соответствует требованиям быстрой зарядки; Температура аккумуляторной батареи находится в диапазоне от 15° до 70° C.
[8] Данные были измерены с помощью DJI AGRAS T50 и могут варьироваться в зависимости от условий эксплуатации и параметров. Параметры полета для этого испытания: Дозировка 15 л/га, ширина распыления 11 м, скорость полета 7 м/с и высота 3 м.
[9] Данные были измерены с помощью DJI AGRAS T50 и могут варьироваться в зависимости от условий эксплуатации и параметров. Параметры полета для этого испытания: Дозировка 90 л/га, ширина распыления 4 м, скорость полета 4 м/с и высота 3 м.
[10] Данные были получены с мочевиной и могут варьироваться в зависимости от типа гранул, рабочей среды и параметров. Параметры разбрасывания для этого теста: Дозировка 225 кг/га, ширина разбрасывания 8 м, скорость полета 10 м/с, высота 4 м и скорость вращения вращающегося диска 1000 об/мин.
[11] Обход препятствий поддерживается в прямом направлении. Функции отслеживания местности и обхода препятствий не поддерживаются ночью или в условиях низкой освещенности. Летайте осторожно. Обход препятствий не рекомендуется проводить вблизи электрических проводов или растяжек.
[12] Относится к времени картирования после завершения аэрофотосъемки. Время варьируется в зависимости от версии прошивки, типа аэросъемки и других факторов.
[13] Измерено на высоте полета 2,5 метра при отсутствии препятствий или электромагнитных помех.
[14] На аккумуляторы распространяется гарантия сроком до 1500 циклов зарядки или 12 месяцев, в зависимости от того, что закончится раньше.
[15] По сравнению с генераторами общего назначения сторонних производителей, оснащенными интеллектуальным зарядным устройством.
[16] Для обеспечения быстрой зарядки интеллектуальное зарядное устройство C10000, интеллектуальное зарядное устройство C8000, генератор или выходная мощность сети должны использовать метод подключения для быстрой зарядки, соответствующий требованиям.
[17] По сравнению с всенаправленным радаром с активной фазированной решеткой T40.
[18] Генератор доступен только в некоторых странах и регионах.
Дрон - 1 шт
Набор инструментов - 1 шт
Теплоотвод с воздушным
охлаждением - 1 шт
Пульт управления - 1 шт
Ремень для переноски пульта управления - 1 шт
Кабель USB-C - 1 шт
Инструменты
Винты и другие аксессуары
Шайбы для пропеллеров
Однослойный центробежный диск
Руководства
Комплект поставки
Заявление об отказе от
ответственности и руководство по
технике безопасности
Краткое руководство
Информация о теплоотводе с
воздушным охлаждением
*Комплектация Combo дополнительно включает:
Полетная батарея - 3 шт
Инверторный генератор DJI D12000iE - 1 шт
Дрон
- Масса
39,9 кг (без аккумулятора)
52 кг (включая аккумулятор) - Максимальный взлетный вес для опрыскивания: 92 кг (на уровне моря)
- Максимальный взлетный вес для разбрасывания: 103 кг (на уровне моря)
- Размеры
2800×3085×820 мм (лучи и винты разложены)
1590×1900×820 мм (лучи разложены, винты сложены)
1115×750×900 мм (лучи и винты сложены) - Диапазон точности зависания (с сильным сигналом GNSS)
D-RTK включен:
по горизонтали: ±10 см, по вертикали: ±10 см
D-RTK отключен:
по горизонтали: ±60 см, по вертикали: ±30 см (модуль радара включен: ±10 см) - RTK/GNSSРабочая частота
RTK:
GPS L1/L2, ГЛОНАСС F1/F2, BeiDou B1I/B2I/B3I, Galileo E1/E5b, QZSS L1/L2
GNSS:
GPS L1, ГЛОНАСС F1, BeiDou B1I, Galileo E1, QZSS L1 - Максимальный настраиваемый радиус полета
2000 м - Макс. сопротивление ветру
6 м/с - Максимальная скорость полета 36 км/ч
- Максимальная высота полета 100 м
Силовая установка — двигатели
- Размер статора
100×33 мм - КВ
48 об/мин/В - Мощность
4000 Вт/ротор
Силовая установка — пропеллеры
- Материал
Нейлоновая нить из углеродного волокна - Измерение
54 дюйма (1371,6 мм) - Диаметр вращения пропеллера
1375 мм - Количество
8
Система двойного опрыскивания - бак
- Материал
Пластик (ПВД) - Объем
40 л - Рабочая полезная нагрузка [1]
40 кг [1] - Количество
1
Система двойного опрыскивания - спринкеры
- Модель
LX8060SZ - Количество
2 - Расстояние до сопла
1570 мм (задние сопла) - Размер капли
50-500 мкм - Эффективная ширина распыления [2]
4-11 м (на высоте 3 м над посевами)
Система двойного опрыскивания – нагнетательные насосы
- Тип
Импеллерный насос (магнитный привод) - Количество
2 - Расход одного насоса
0-12 л/мин - Макс. расход
16 л/мин (2 насадки); 24 л/мин (4 насадки)
Система разбрасывания T50
- Совместимый диаметр материала
Сухие гранулы 0,5-5 мм. - Объем резервуара для разброса
75 л - Внутренняя нагрузка распределительного бака [10]
50 кг - Ширина разброса
8 м
Радиолокационная система с фазированной решеткой
- Модель
RD241608RF (РЛС с передней фазированной антенной решеткой); RD241608RB (РЛС с задней фазированной решеткой) - Следование за местностью
Максимальный уклон в режиме «Гора»: 20°.
Диапазон определения высоты: 1–50 м.
Рабочий диапазон стабилизации: 1,5–30 м. - Облет препятствий [4]
Дальность обнаружения препятствий (многонаправленная): 1–50 м. Угол обзора:
Передний радар с фазированной антенной решеткой: по горизонтали 360°, по вертикали ±45°, вверх ±45° (конус)
Радар с задней фазированной антенной решеткой: по вертикали 360°, по горизонтали ±45°
Условия работы: пролет над препятствием на высоте более 1,5 м с горизонтальной скоростью не более 10 м/с и вертикальной скоростью не более 3 м/с.
Предельное безопасное расстояние: 2,5 м (расстояние между передней частью гребных винтов и препятствием после торможения)
Направление измерения: многонаправленное измерение на 360°.
Система бинокулярного зрения
- Диапазон измерений
0,5-29 м - Эффективная скорость обнаружения
≤10 м/с - Угол зрения
Горизонтально: 90°, Вертикально: 106° - Рабочая среда
Достаточное освещение и различимое окружение
Пульт
- Модель
RM700B - Рабочая частота [5]
2,4000–2,4835 ГГц, 5,725–5,850 ГГц - Максимальное расстояние передачи
7 км (FCC), 5 км (SRRC), 4 км (MIC/CE); (беспрепятственно, без помех и на высоте 2,5 м) - Протокол Wi-Fi
Wi-Fi 6 - Рабочая частота Wi-Fi [5]
2,4000–2,4835 ГГц, 5,150–5,250 ГГц, 5,725–5,850 ГГц - Протокол Bluetooth
Блютуз 5.1 - Рабочая частота Bluetooth
2,4000–2,4835 ГГц - ГНСС
GPS+Галилео+Бейдоу - Экран
Сенсорный ЖК-экран с диагональю 7,02 дюйма, разрешением 1920×1200 пикселей и высокой яркостью 1200 кд/м2. - Рабочая Температура
От -20° до 50° C - Диапазон температур хранения
Менее одного месяца: от -30° до 45° C
От одного до трех месяцев: от -30° до 35° C
От шести месяцев до одного года: -30 от ° до 30 ° C - Температура зарядки
От 5° до 40° C - Время работы внутренней батареи
3 часа 18 минут - Время работы от внешней батареи
2 часа 42 минуты - Тип зарядки
Рекомендуется использовать сертифицированное на местном уровне зарядное устройство USB-C с максимальной номинальной мощностью 65 Вт и максимальным напряжением 20 В, например портативное зарядное устройство DJI 65 Вт. - Время зарядки
2 часа для внутренней батареи или внутренней и внешней батареи (при выключенном пульте дистанционного управления и использовании стандартного зарядного устройства DJI)
Интеллектуальная полетная батарея DB1560
- Модель
DB1560 (BAX702-30000 мАч-52,22 В) - Масса
Прибл. 12,1 кг - Емкость
30000 мАч - Номинальное напряжение
52,22 В - Совместима с моделями DJI Agras: T30, T40,T50
Многофункциональный инверторный генератор D12000iEP
- Выходной канал
1. Выход для зарядки постоянного тока 42–59,92 В/9000 Вт
2. Блок питания для радиатора с воздушным охлаждением 12 В/6 А
3. Выход переменного тока 230 В/1500 Вт или 120 В/750 Вт [8] - Время зарядки аккумулятора
Полная зарядка одной батареи (аккумулятор Т50) занимает 9-12 минут. - Емкость топливного бака
30 л - Стартовый метод
Запуск генератора с помощью однокнопочного пускового переключателя - Максимальная мощность двигателя
12000 Вт - Тип топлива
Неэтилированный бензин с октановым числом ≥91 (AKI ≥87) и содержанием спирта менее 10% - Эталонный расход топлива [9]
500 мл/кВтч - Модель моторного масла
SJ 10W-40
Интеллектуальный источник питания C10000
- Модель
CSX702-9500 - Размеры
400×266×120 мм - Масса
Прибл. 11,4 кг - Ввод, вывод
Вход (основной): 220–240 В переменного тока, 50/60 Гц, 24 А МАКС. Вход
(вспомогательный): 220–240 В переменного тока, 50/60 Гц, 24 А МАКС.
Выход: 59,92 В постоянного тока МАКС., 175 А МАКС., 9000 Вт МАКС.
Вход (Основной): 100–120 В переменного тока, 50/60 Гц, 16 А МАКС. Вход (вспомогательный): 100–120 В переменного тока, 50/60 Гц, 16 А МАКС.
Выход: 59,92 В постоянного тока МАКС., 60 А МАКС., 3000 Вт МАКС. - Время зарядки
Полная зарядка аккумулятора за 9–12 минут (интеллектуальная летная батарея DB1560) - Функции защиты
Защита от перенапряжения, перезаряда, пониженного напряжения и перегрева. - Безопасность зарядки
Защита проводов переменного тока, защита проводов питания и защита разъема зарядки
Усилитель сигнала DJI Relay
- Модель
RL01-65 - Размеры
120×110×100 мм - Масса
≤575 г - Входное напряжение [6]
9 В3 А/12 В2,5 А/15 В2 А - Потребляемая мощность
9 Вт (SRRC), 12 Вт (FCC) - Емкость
6500 мАч - Время работы
4 часа - Рабочая частота [5]
2,4000–2,4835 ГГц, 5,725–5,850 ГГц - Максимальное расстояние передачи
5 км (SRRC), 4 км (MIC/KCC/CE), 7 км (FCC)
(беспрепятственно, без помех и на высоте полета 2,5 м) - Время зарядки
2 часа 20 минут (при использовании стандартного зарядного устройства DJI) - Рейтинг IP [6]
IP55
Из-за близкой конструкции и функционала моделей Agras T50 и T40 некоторые инструкции на русском языке приведены от модели T40.
DJI Agras T50. Руководство пользователя (RU)
DJI Agras T50. Краткое руководство пользователя (RU)
DJI Agras T50. Зарядное устройство C10000 (RU)
DJI Agras T50. Полетная батарея DB1560 DB800 (RU)
DJI Agras T50. Разбрасыватель Spreading system (EN)
DJI Agras T50. Сплинкеры. Комплектация (RU)
DJI Agras T50. Усилитель сигнала DJI Relay. Руководство пользователя (RU)
DJI Agras T50. Что в коробке (RU)
DJI D12000iEP. Инверторный генератор (RU)
DJI Agras T40. Обучающие видеоролики (RU автоперевод)
Ознакомьтесь со статьей в нашем блоге FAQ. Ответы на вопросы по агродронам Agras, где подробно даны ответы на часто задаваемые вопросы, приведены ссылки на полезные видеоролики и презентации.
