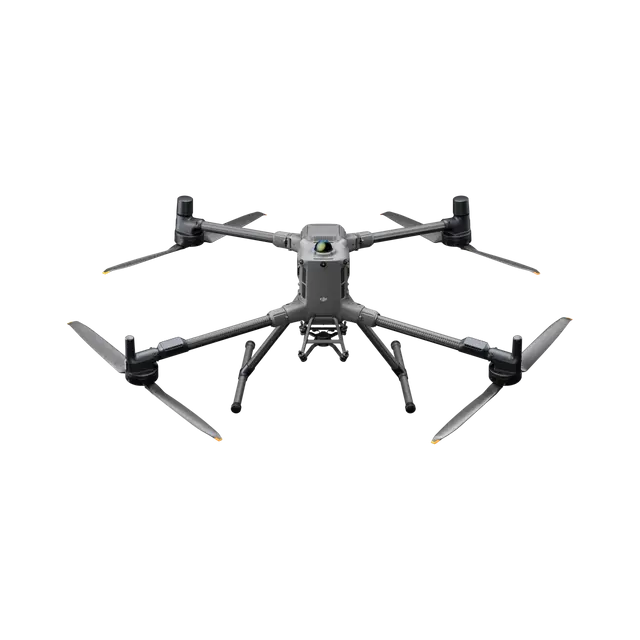

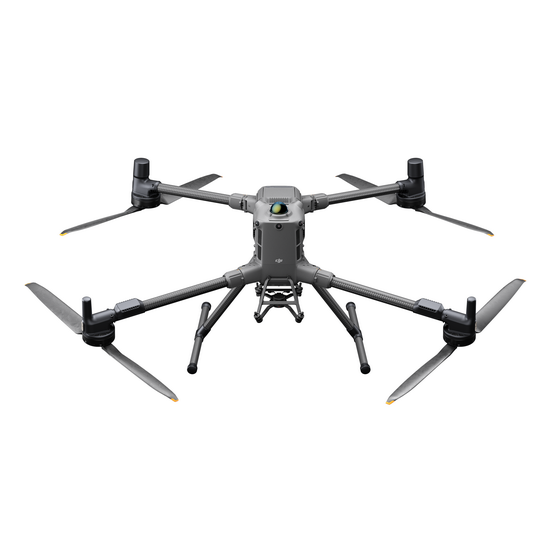

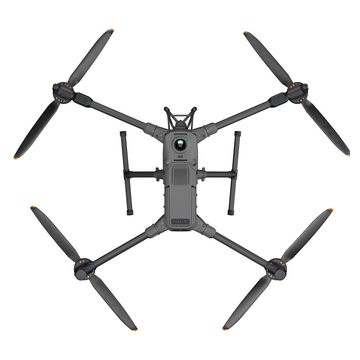

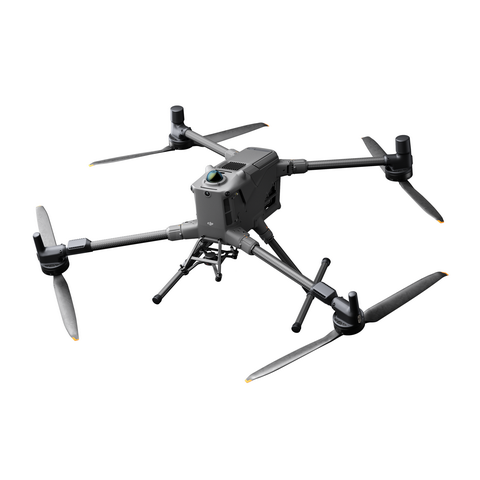

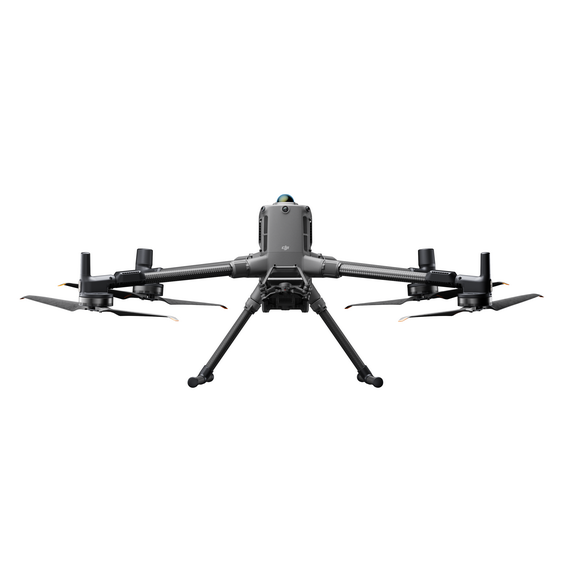

Квадрокоптер DJI Matrice 400 Combo

DJI Matrice 400 - серия промышленных дронов со сменной полезной нагрузкой: камера c заменяемыми объективами, зум-камеры, тепловизор, инфракрасная камера, лидар, громкоговоритель, прожектор, компьютеры Manifold, подвесы с нагрузкой сторонних производителей. ИИ для обнаружения, идентификации и отслеживания объектов. Измерения расстояний, площадей и объемов в реальном времени. Работа в режиме ретранслятора сигнала для других дронов. Привязная система беспрерывной подачи питания. Дальность связи до 40км. В полете до 59мин. Скорость до 90км/ч. Грузоподъемность 6кг, до 7 полезных нагрузок, включая три подвеса. Облет препятствий с лидаром, радаром, полноцветными визуальными сенсорами, дополненной реальностью. Обнаружение высоковольтных проводов ЛЭП ночью, в дождь и туман. Динамическое следование рельефу в реальном времени. Автовозврат без GPS. Передача сигналов управления и видеопотока через сети сотовых операторов. Посадка на движущиеся суда. Геодезическая точность RTK. Защита до IP55, работа при дожде и пыли. Рабочие температуры от -20°C до +50°C

DJI Matrice 400 - флагманская платформа для дронов корпоративного класса, может похвастаться впечатляющим временем полета 59 минут [1] , грузоподъемностью до 6 кг [2] , а также встроенным вращающимся LiDAR и радаром mmWave для обнаружения препятствий на уровне линий электропередач [3] . Он также поддерживает O4 Enterprise Enhanced Video Transmission и Airborne Relay Video Transmission [4] , обеспечивая более безопасное управление и более простые операции. Объединяя интеллектуальное обнаружение с видимым и тепловизионным изображением, проекцией дополненной реальности, взлетом/посадкой на борту судна и передовой автоматизацией, Matrice 400 отлично подходит для реагирования на чрезвычайные ситуации, проверки электропитания, картографирования и AEC.

Увеличенное время полета, высокие скоростные характеристики
Возможности полета Matrice 400 выдающиеся, они обеспечивают до 59 минут полета вперед даже с полезной нагрузкой и до 53 минут зависания [6] . Эти возможности делают его надежным инструментом для длительных и непрерывных операций, таких как поисково-спасательные работы, пожаротушение и крупномасштабное картографирование. Он также может избегать крупных препятствий [3], таких как здания и горы, на скорости полета до 25 м/с.

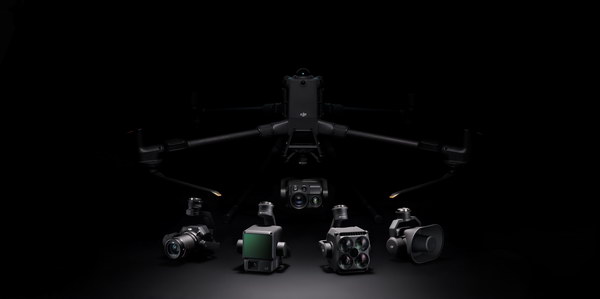

Многоцелевая нагрузка, многосценность
Высокая грузоподъемность Matrice 400 позволяет ему легко удовлетворять требованиям широкого спектра приложений. С максимальной грузоподъемностью 6 кг [2] , Matrice 400 поддерживает бесшовное переключение между одним нижним карданным подвесом [8] и двумя нижними карданными подвесами [8] . Он также оснащен третьим разъемом карданного подвеса на нижней стороне для дополнительной гибкости. Дрон оснащен 4 внешними портами E-Port V2 [7] , что позволяет одновременно устанавливать до 7 полезных нагрузок.

В зависимости от задачи Matrice 400 может быть оснащен Zenmuse H30 Series, L2, P1, S1 Spotlight, V1 Speaker, Manifold 3 или полезной нагрузкой сторонних производителей, тем самым расширяя его возможности и раскрывая весь потенциал экосистемы DJI.

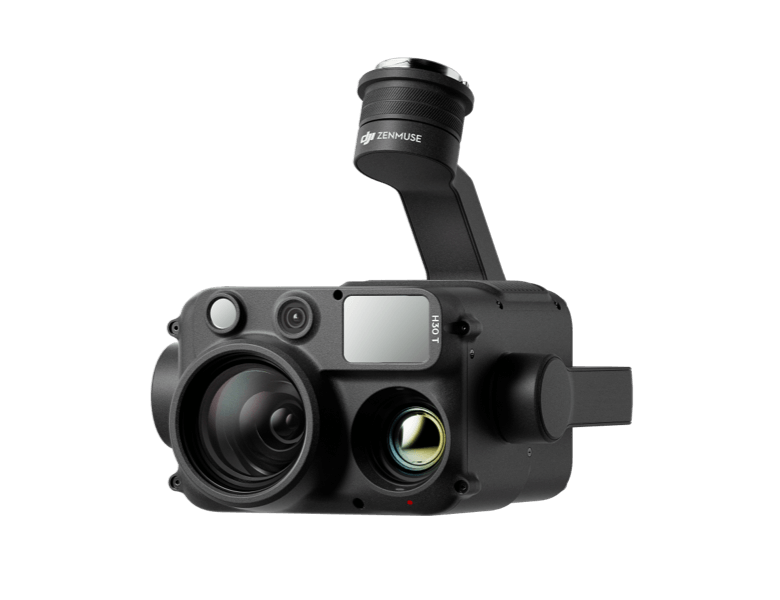

Zenmuse H30 [8]

Серия Zenmuse H30 объединяет пять основных модулей: широкоугольную камеру, камеру с зумом, инфракрасную тепловизионную камеру, лазерный дальномер и вспомогательный NIR-свет. Используя передовые интеллектуальные алгоритмы, она производит революцию в стандартах восприятия и визуализации, преодолевая ограничения дневного и ночного видения.

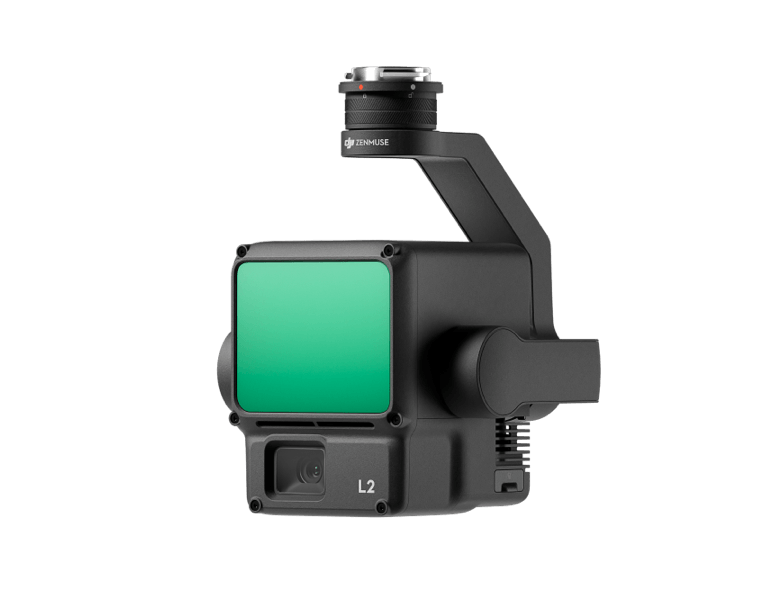

Zenmuse L2 [8]

Zenmuse L2 объединяет в себе кадровый LiDAR, высокоточную систему IMU собственной разработки и картографическую камеру 4/3 CMOS RGB, обеспечивая многоцелевую платформу дронов DJI более точным, эффективным и надежным сбором геопространственных данных.

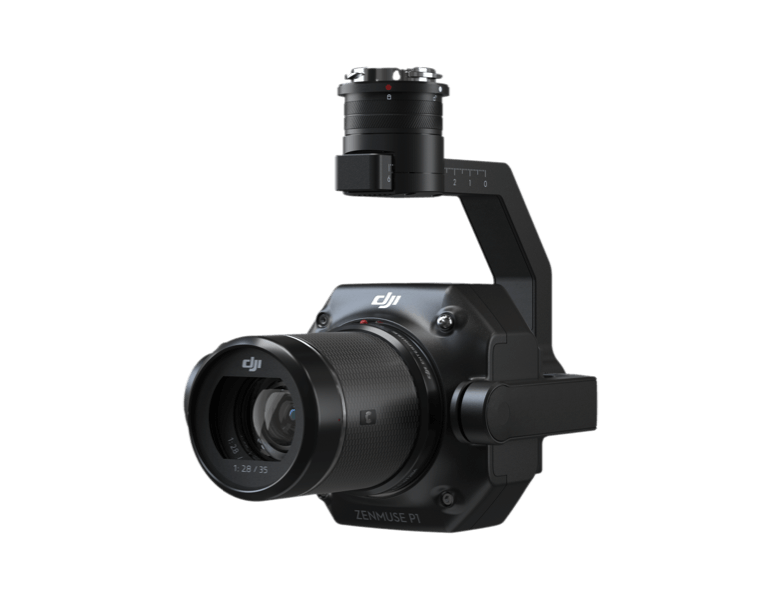

Zenmuse P1 [8]

Zenmuse P1 объединяет полнокадровый датчик со сменными объективами с фиксированным фокусом на 3-осевом стабилизированном подвесе. Разработанный для полетных миссий фотограмметрии, он выводит эффективность и точность на совершенно новый уровень.

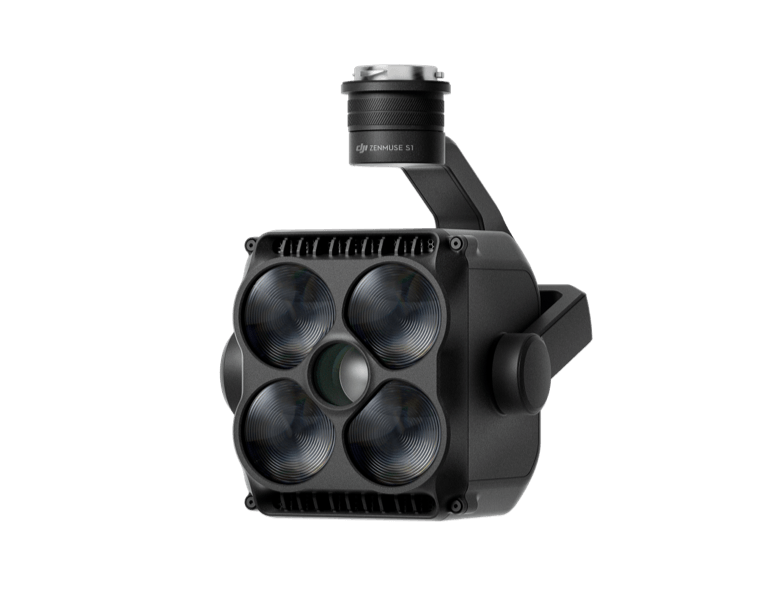

Zenmuse S1 [8]

Zenmuse S1 — первый прожектор DJI, разработанный для многоцелевых беспилотных платформ. Используя технологию LEP, он обеспечивает высокую яркость и большую дальность освещения, а также поддерживает несколько режимов освещения. Это делает его идеальным для общественной безопасности, аварийно-спасательных работ, инспекций и других ночных операций.

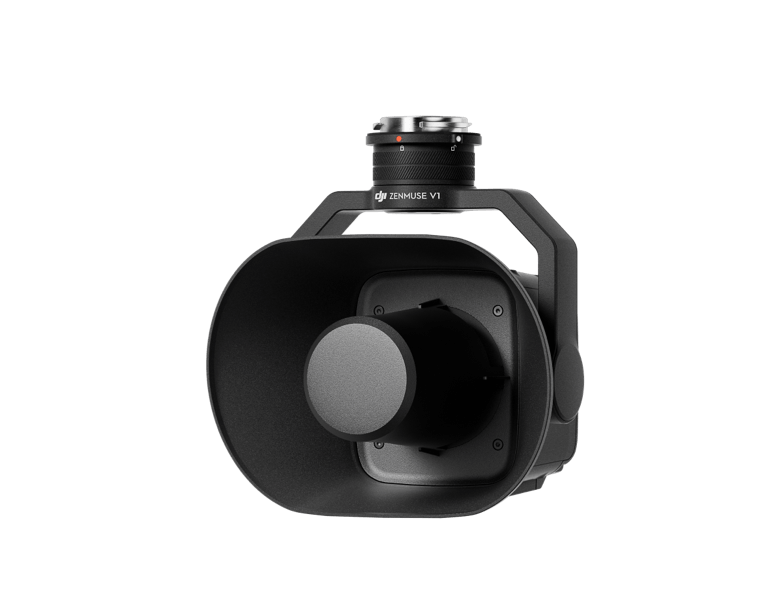

Zenmuse V1 [8]

Zenmuse V1 — первый громкоговоритель DJI, разработанный для многоцелевых беспилотных платформ. Он может похвастаться высокой громкостью и большой дальностью вещания, а также поддерживает несколько режимов вещания, что делает его идеальным для таких сценариев, как общественная безопасность, аварийно-спасательные работы и многое другое.

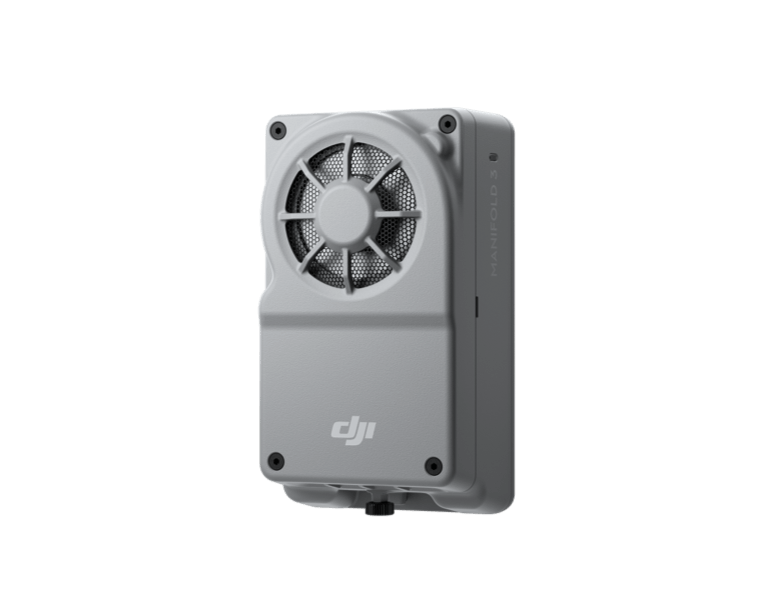

Manifold 3 [8]

Manifold 3 предлагает впечатляющую вычислительную мощность в 100 TOPS в компактном устройстве весом около 120 г. Его можно установить на платформу дрона Matrice 400, что оптимизирует эффективность различных оперативных миссий благодаря надежной обработке данных.

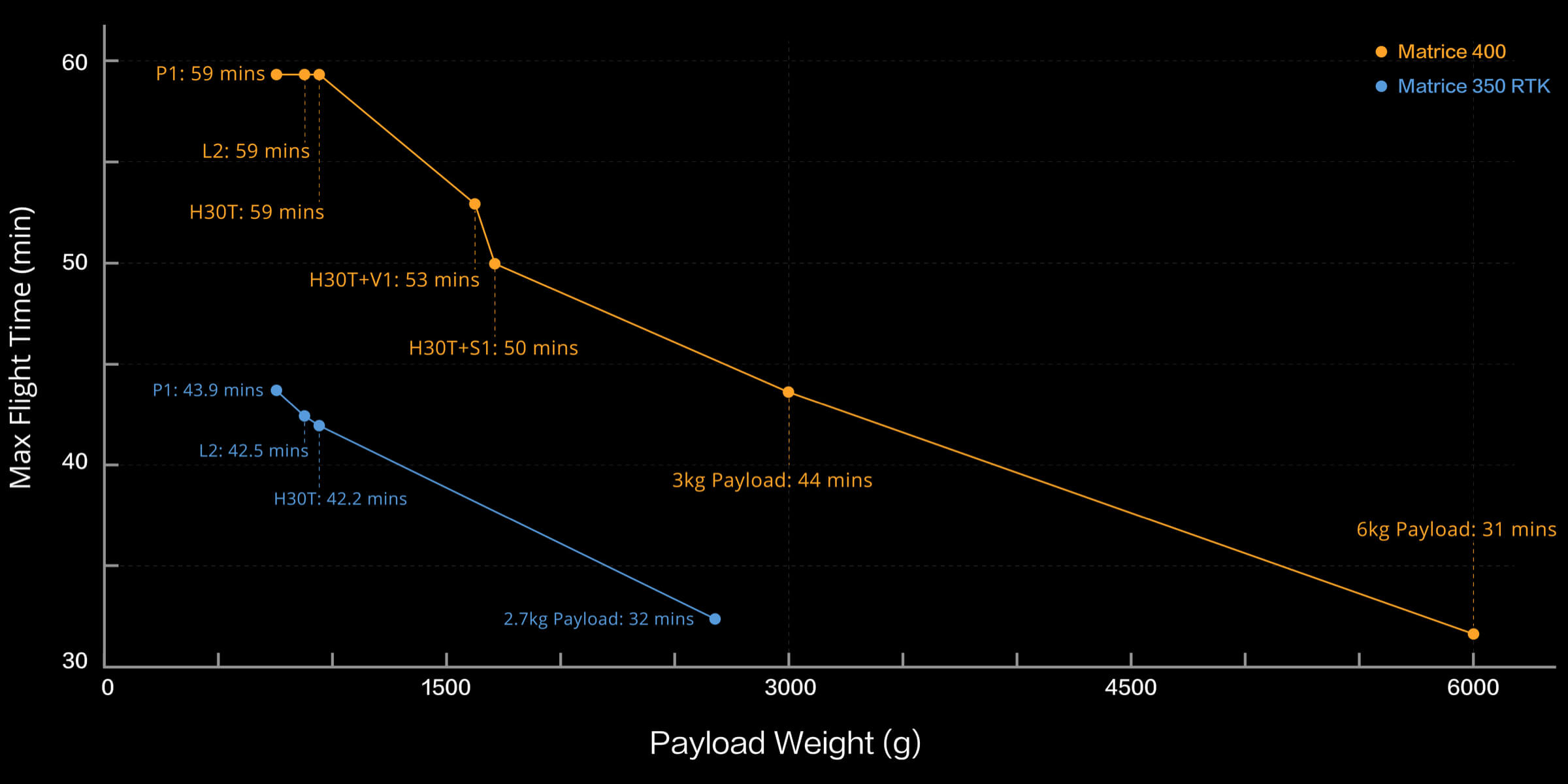

Время полета [1]
Оцените время полета Matrice 400 на основе конфигурации полезной нагрузки.

Создан для сложных условий
Matrice 400 имеет степень защиты IP55 [9] , что позволяет ему надежно работать в сложных условиях, включая сильную пыль или дождь. Он также сохраняет стабильную производительность при температурах от -20° до 50° C (от -4° до 122° F), обеспечивая стабильные результаты как в жарких, так и в холодных условиях.

Обнаружение препятствий на уровне линий электропередач [3]
Продвинутая система обнаружения препятствий Matrice 400 объединяет вращающийся LiDAR, высокоточный радар mmWave и полноцветные датчики слабого освещения fisheye [13] , выводя возможности обнаружения на беспрецедентный уровень. Система обнаруживает даже небольшие препятствия, такие как высоковольтные линии электропередач в горной местности — даже в темноте [3] . Она может проникать сквозь дождь и туман, чтобы определять свое окружение, обеспечивая повышенную безопасность в сложных погодных условиях.

Улучшенная система передачи видеосигнала O4 Enterprise

Благодаря десятиантенной системе на самолете и фазированной антенной решетке с высоким коэффициентом усиления на пульте дистанционного управления усовершенствованная система передачи видеосигнала O4 Enterprise может передавать изображение на расстояние до 40 км [10] .

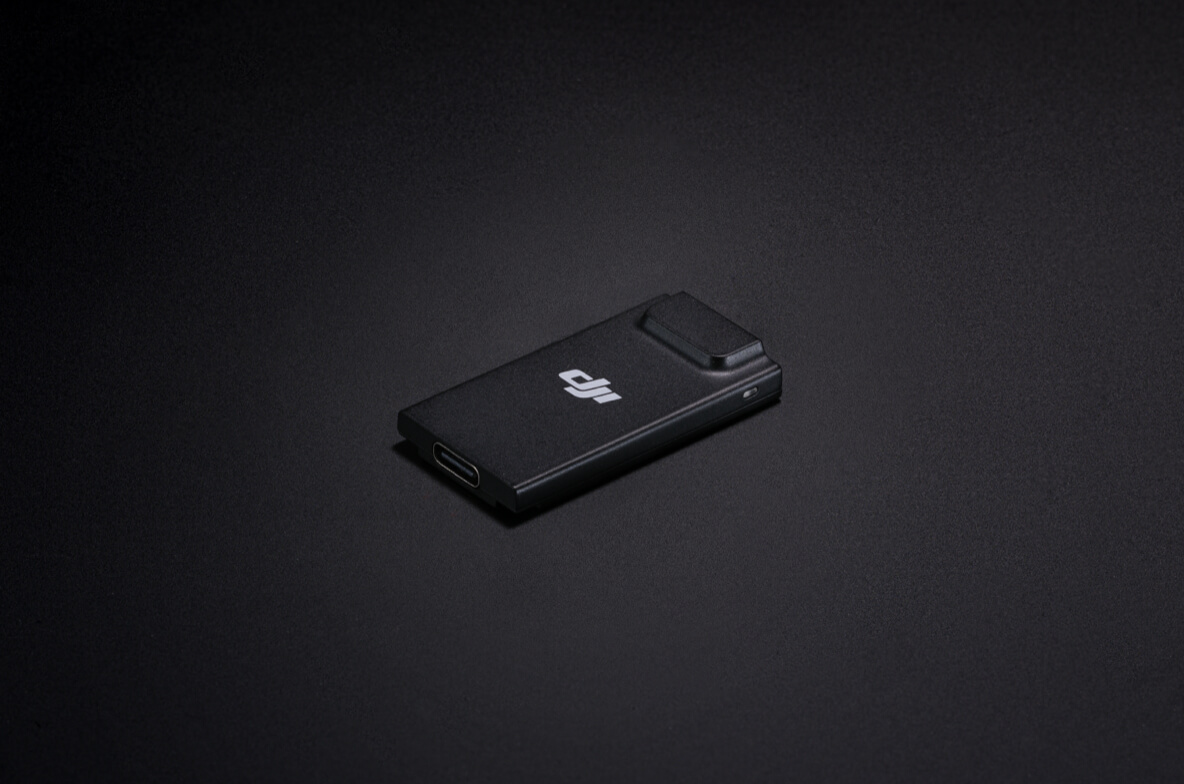

Matrice 400 также поддерживает диапазон частот sub2G [5] , а при оснащении двумя DJI Cellular Dongle 2 [11] он может автоматически переключаться на более доступную сеть оператора, обеспечивая более стабильный сигнал даже в городских условиях помех или в отдаленных регионах.

Воздушная ретрансляция видеопередачи [5]

Matrice 400 имеет встроенный модуль ретрансляции видеосигнала. С этой настройкой один Matrice 400 может служить ретрансляционным дроном, летая высоко и передавая сигналы ретрансляции другому Matrice 400, работающему на большем расстоянии. Эта возможность значительно расширяет диапазон передачи, что делает его идеальным для поисково-спасательных задач, а также для инспекций в горных районах.

Позиционирование Fusion Aircraft
Всенаправленная производительность зондирования [12] , обеспечиваемая вращающимся LiDAR, высокоточным радаром mmWave и полноцветными датчиками зрения с низкой освещенностью типа «рыбий глаз», обеспечивает Matrice 400 мощные возможности позиционирования. Он может стабильно летать вблизи стеклянных фасадов зданий или лопастей ветряных турбин и безопасно возвращаться с краев зданий, горных оснований или сторон мостов, даже если точка возврата не была обновлена.

Полноцветная система помощи при зрении
Четыре полноцветных датчика зрения типа «рыбий глаз» на самолете обеспечивают полноцветное зрение [13] для обеспечения более безопасного полета.

Умное обнаружение [14]
Благодаря видимому и тепловому изображению серии Zenmuse H30 Matrice 400 может обнаруживать транспортные средства, суда и объекты во время поисково-спасательных операций или обычных полетов. Он также поддерживает переключение на другие модели, что позволяет расширить сценарии применения. Кроме того, он поддерживает фотографии сетки высокого разрешения и обладает мощными возможностями отслеживания.

Умная AR-проекция

Линия электропередач с дополненной реальностью. При выполнении таких задач, как проверка электросети, система обнаружения препятствий автоматически обнаруживает препятствия на фронтальных проводах [3] и отображает легко распознаваемые линии дополненной реальности на экране пульта дистанционного управления, что позволяет наглядно оценить окружающую обстановку и обеспечивает более безопасный полет.

Просмотр карты с дополненной реальностью. При работе в городских районах днем ​​или ночью пульт дистанционного управления может отображать названия зданий и достопримечательностей в режиме реального времени, отмечая основные дороги заметными линиями.

Точки маршрута полета с дополненной реальностью. Предварительный просмотр маршрута в реальном времени доступен для дрона во время RTH, обнаружения препятствий и операций FlyTo. Во время посадки может отображаться тень самолета AR Aircraft Shadow, чтобы помочь операторам подтвердить место посадки.

Живые аннотации. Без моделирования вы можете отмечать точки на экране пульта дистанционного управления, чтобы получить местоположение объектов, рисовать линии для измерения расстояний между несколькими точками и очерчивать области для расчета их размера. Результаты измерений можно синхронизировать с DJI FlightHub 2 для повышения эффективности работы команды.

Отслеживание рельефа местности в реальном времени
Matrice 400 поддерживает полет Real-Time Terrain Follow в любом горизонтальном направлении [15] . Эту функцию можно включить как во время ручного полета, так и во время автоматизированных маршрутов полета, обеспечивая стабильную относительную высоту к земле.

Во время крупномасштабных поисково-спасательных операций размер наземных объектов может поддерживаться постоянным на экране пульта дистанционного управления, что снижает необходимость в частой настройке масштаба и повышает эффективность. Во время картографических миссий можно поддерживать постоянное расстояние выборки наземных объектов (GSD) для получения высокоточных картографических данных.

Взлет и посадка на кораблях [16]
Для удовлетворения потребностей оффшорных операций, таких как морское патрулирование и инспекция ветровых турбин, Matrice 400 оснащен возможностью взлета и посадки на суда, поддерживая взлет со стационарных судов и посадку на движущиеся суда. Обнаруживая схемы точек посадки на палубе, он может достигать безопасных и точных посадок.

Интеллектуальные режимы полета

Cruise. Активируйте режим круиз-контроля, чтобы направлять дрон в определенном направлении без постоянного нажатия на ручки управления, что упрощает полеты на большие расстояния или линейные проверки.

FlyTo. В чрезвычайных ситуациях или катастрофах дрон может автоматически корректировать траекторию и скорость полета в зависимости от окружающей обстановки, что позволяет ему достичь заданного места без ручной корректировки.

Smart Track обеспечивает точное позиционирование объекта и автоматическую регулировку масштаба, позволяя вам легко переключаться между объектами. Он может автоматически повторно захватывать объект, даже если он ненадолго затенен.

POI обеспечивает непрерывное наблюдение и 3D-моделирование зданий во время движения по орбите над заданной областью, что значительно повышает эффективность задач наблюдения и моделирования в фиксированной точке.

Отслеживание линии электропередач с помощью Zenmuse L2

При оснащении системой L2 LiDAR Matrice 400 может выполнять автоматизированные полеты по линиям передачи и распределения электроэнергии. Он использует вращающийся LiDAR для обнаружения препятствий в реальном времени и автоматически обходит пересекающиеся линии.

Маршрут по склону и геометрический маршрут

Matrice 400 поддерживает планирование и выполнение маршрутов с уклоном и геометрией с помощью DJI Pilot 2 или DJI FlightHub 2. Независимо от того, проводите ли вы подробную аэрофотосъемку фасадов зданий, склонов или других наклонных поверхностей или собираете картографические данные отдельных зданий или сооружений, Matrice 400 может быстро планировать маршруты с уклоном или геометрией для эффективного получения высокоточных данных.

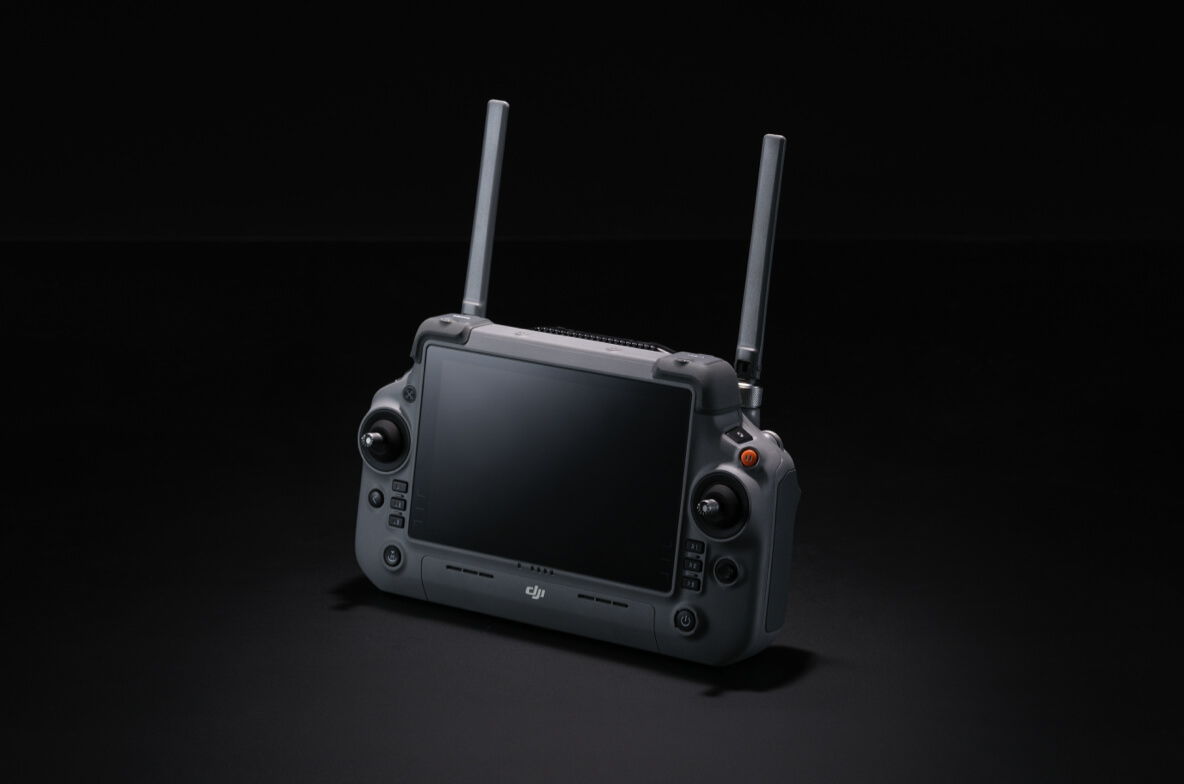

DJI RC Plus 2 Enterprise Enhanced
Пульт дистанционного управления DJI RC Plus 2 Enterprise Enhanced оснащен новым экраном высокой яркости, который остается четко видимым даже под прямыми солнечными лучами. Он имеет степень защиты IP54 и может работать при температурах от -20° до 50° C (от -4° до 122° F). Оснащенный O4 Enterprise Enhanced Video Transmission, он имеет встроенную антенную решетку с высоким коэффициентом усиления, обеспечивающую высокую производительность. Он также поддерживает модуль sub2G и гибридные решения для передачи 4G, обеспечивая стабильную и плавную передачу видео как в городских высотных зданиях, так и в горных условиях.

Программное обеспечение, разработанное для отраслей

DJI FlightHub 2. Специально для Matrice 400 DJI FlightHub 2 был модернизирован для обеспечения облачного дистанционного управления, что позволяет операторам контролировать положение самолета в полете и официальную полезную нагрузку, а также выполнять удаленный взлет, посадку и управление полетом в реальном времени. Кроме того, он поддерживает широкий спектр функций планирования маршрута полета, включая маршруты по наклонной плоскости, геометрические маршруты и другие расширенные типы маршрутов. Во время операций с несколькими дронами операторы могут удаленно синхронизировать и отображать несколько прямых трансляций на экранах, создавая новый эффективный интегрированный опыт работы «воздух-земля».

* Пользователи, которые приобретут Matrice 400 и привяжут его к FlightHub 2 после активации, получат выделенные минуты прямой трансляции, квоты на изображения карт и пространство для хранения в облаке.

DJI Terra — это программное обеспечение для реконструкции 3D-моделей, в основе которого лежит фотограмметрия. Оно поддерживает точную и эффективную 2D- и 3D-реконструкцию с использованием данных видимого света, а также реконструкцию и обработку данных облака точек с помощью DJI Zenmuse L2. DJI Terra идеально подходит для DJI Matrice 400 и его полезных нагрузок. Оно работает совместно для создания комплексного прикладного решения, которое подходит для вертикальных сценариев, таких как топографическая съемка и картографирование, осмотр линий электропередач, реагирование на чрезвычайные ситуации, строительство и лесное хозяйство.

DJI Modify обеспечивает интеллектуальное редактирование 3D-сеток и моделей облаков точек. В сочетании с Matrice 400 и DJI Terra он может создать интегрированное решение, охватывающее аэросъемку, моделирование, ремонт моделей и обмен ими.

Примечания

* Перед полетом всегда проверяйте и строго соблюдайте местные законы и правила.

** Все данные на этой странице были собраны с использованием производственной модели DJI Matrice 400 в контролируемой тестовой среде. Фактический опыт может отличаться в зависимости от среды, использования и версии прошивки.

*** Все видео и фотографии на этой странице были сняты в строгом соответствии с местными законами и правилами. Демонстрации, включая дикую природу, были сняты с безопасного расстояния и используются только для справки. Пожалуйста, соблюдайте местные законы и правила и убедитесь, что самолет получил соответствующие сертификаты перед полетом.

**** Перед использованием Matrice 400 необходимо активировать через приложение DJI Pilot 2.

1. Измерено при полете самолета вперед с постоянной скоростью 10 м/с в безветренной среде на уровне моря, с одним H30T (общий вес 10 670 г) и от 100% уровня заряда батареи до 0%. Данные приведены только для справки. Фактические результаты могут отличаться в зависимости от среды, использования и версии прошивки.

2. Полезная нагрузка 6 кг измеряется на третьем карданном соединителе в условиях уровня моря. Грузоподъемность уменьшается с увеличением высоты. Подробности см. в официальном руководстве пользователя.

3. Возможность обнаружения препятствий на линии электропередач: при прямом столкновении с линией электропередачи (21,6 мм стальной алюминиевый многожильный провод) обнаружение препятствий поддерживается на скорости до 25 м/с. При наличии как линий электропередачи (21,6 мм стальной алюминиевый многожильный провод), так и распределительных линий (12 мм стальной алюминиевый многожильный провод) обнаружение препятствий поддерживается на скорости до 17 м/с. Эффективность обнаружения препятствий может варьироваться в зависимости от условий окружающей среды (таких как облачность, туман, дождь или снег), а также от материала, положения и формы целевого объекта. Из-за ограничений системы безопасности самолет не может активно избегать быстро движущихся объектов; пожалуйста, летайте с осторожностью в таких условиях. Более подробную информацию см. в руководстве пользователя. Функция радара mmWave недоступна в некоторых странах/регионах.

4. Эта функция недоступна в странах или регионах без поддержки частоты 5 ГГц. Для получения дополнительной информации обратитесь к местным законам и правилам.

5. Допустимая рабочая частота варьируется в зависимости от страны и региона. Для получения дополнительной информации обратитесь к местным законам и правилам.

6. Измерено при зависании самолета в безветренной среде на уровне моря, с одним H30T (общий вес 10 670 г) и от 100% уровня заряда батареи до 0%. Данные приведены только для справки. Фактическое время использования может варьироваться в зависимости от режима полета, аксессуаров и окружающей среды.

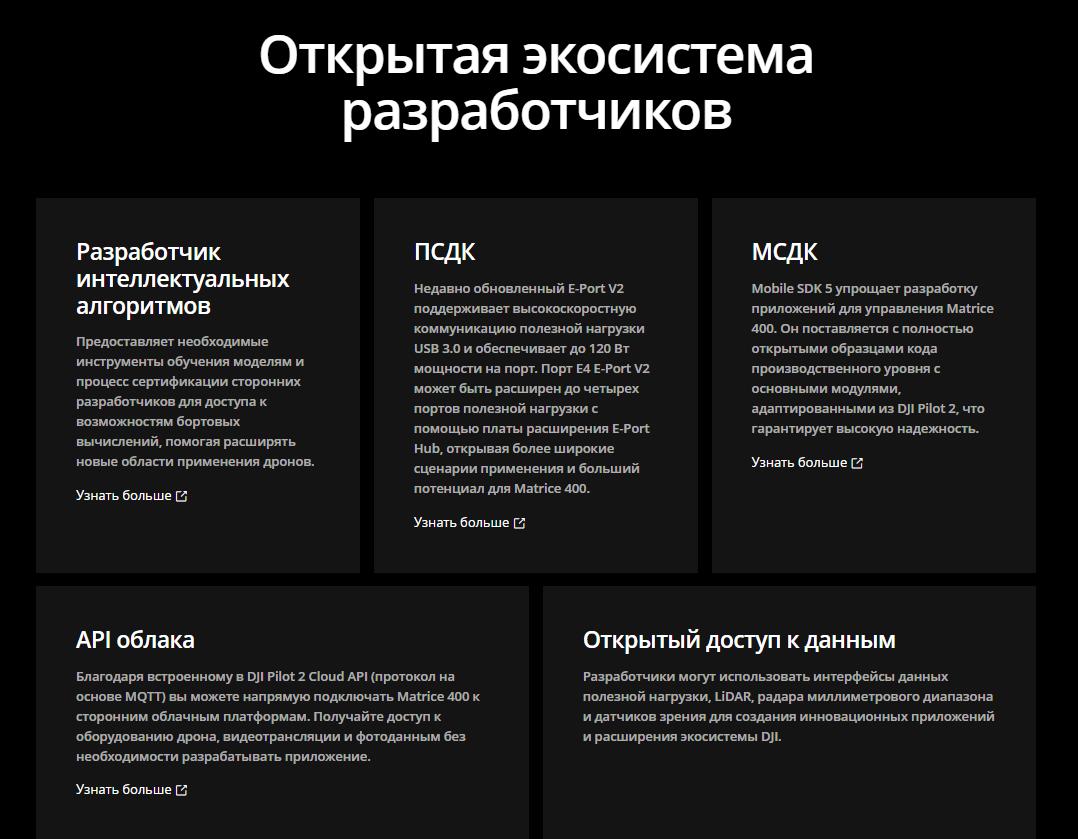

7. Порт E4 E-Port V2 можно расширить до четырех портов полезной нагрузки с помощью платы расширения E-Port Hub. Для получения более подробной информации посетите https://developer.dji.com/payload-sdk , чтобы узнать больше.

8. Продается отдельно.

9. Пожалуйста, следуйте требованиям, указанным в инструкциях по степени защиты IP55. Измерено в контролируемой среде. Степень защиты IP не является постоянной и может снижаться из-за износа продукта.

10. Измерено в соответствии с FCC в условиях отсутствия препятствий и низкого уровня помех на высоте полета около 120 м. Данные приведены только для справки. Во время полета, пожалуйста, обращайте внимание на напоминания в приложении.

11. Для использования 4G Enhanced Transmission пульт дистанционного управления должен быть оснащен DJI Cellular Dongle 2 (продается отдельно) или подключен к Интернету через Wi-Fi. Эта услуга недоступна в некоторых странах и регионах. За подробностями обращайтесь к местному дилеру.

12. Существуют определенные слепые зоны визуального и инфракрасного зондирования. Позиционирование и эффективность обнаружения препятствий могут зависеть от условий полета и характеристик препятствий. Летайте с осторожностью.

13. Когда окружающее освещение ниже 12 люкс, визуальный датчик переключается в черно-белый режим.

14. Требуется серия Zenmuse H30.

15. Требуется DJI Pilot 2.

16. Рекомендуется использовать функцию, когда скорость судна ниже 10 узлов и скорость ветра ниже 5 м/с; в других условиях следует соблюдать осторожность. Рекомендуется зарезервировать на палубе место для взлета и посадки размером 3 м × 3 м. Стандартные файлы схем точек посадки доступны на странице загрузки.

17. Все следующие аксессуары совместимы с Matrice 400.

18. Время зарядки измеряется при напряжении 220 вольт.

19. Измерено в контролируемой среде. Результаты могут отличаться в зависимости от среды, фактического использования и версии прошивки.

20. Предложения по обслуживанию могут различаться в зависимости от страны или региона. За подробностями обращайтесь к местному дилеру. Бесплатный ремонт: получите бесплатный ремонт в рамках покрытия и суммы; Покрытие для всего вашего парка: общее покрытие может быть распространено на другие устройства DJI Enterprise, привязанные к DJI Care Enterprise Plus, в течение того же периода времени (30 календарных дней) после первой активации и привязки; Бесплатная доставка: доступно в регионах, охваченных DJI Care Enterprise. Пользователи несут ответственность за дополнительные расходы, включая логистику и таможенные пошлины, понесенные за пределами покрытия. Официальная расширенная гарантия распространяется на следующие компоненты: корпус летательного аппарата, интеллектуальная аккумуляторная станция, пульт дистанционного управления, одинарный модуль подвеса вниз, двойной модуль подвеса вниз и третий разъем подвеса.
