Система обнаружения, захвата, сопровождения и подавления дронов Радон-М

Комплекс Радон-М предназначен для радиочастотного и радиолокационного обнаружения, сопровождения, проведения видеоаналитики и последующего воздействия на каналы навигации, управления и передачи информации БВС с целью воспрепятствования его функционированию в защищаемом воздушном пространстве.

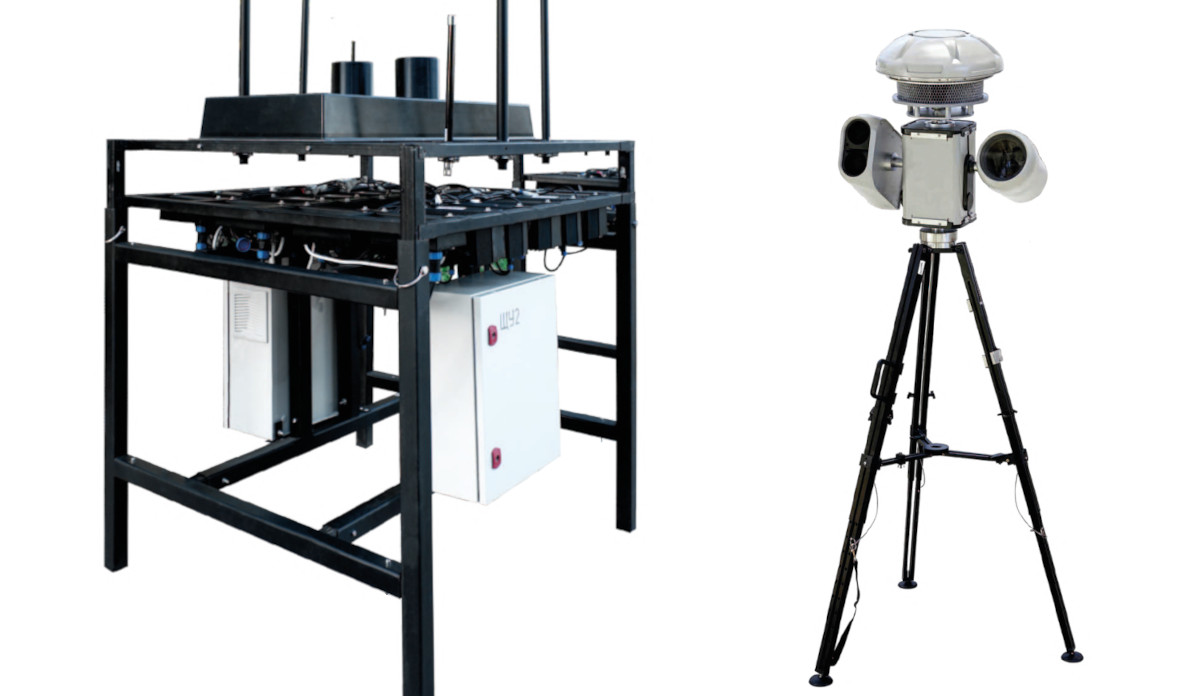

Система состоит из трех взаимосвязанных модулей, обеспечивающих контроль над защищаемым пространством:

1. Модуль РЛС

Технические характеристики:

• Рабочий диапазон — от 5,3 до 5,9 ГГц
• Дальность обнаружения – до 1 200 м
• Слепая зона – от 0 до 20 м
• Минимальная эффективная площадь рассеяния – 0,02 м²
• Разрешение по радиальной скорости, не менее — 0,5 км/ч
• Зона обнаружения по азимуту — 360°
• Зона обнаружения по углу места – от 0° до 180°
• Количество одновременно сопровождаемых объектов — до 250
• Рабочая температура эксплуатации – от -40°C до +60°C
• Габаритные размеры мм (ØхВ) — не более 400×230 мм
• Масса — не более 40 кг
• Питание/передача данных: 48 В/Ethernet

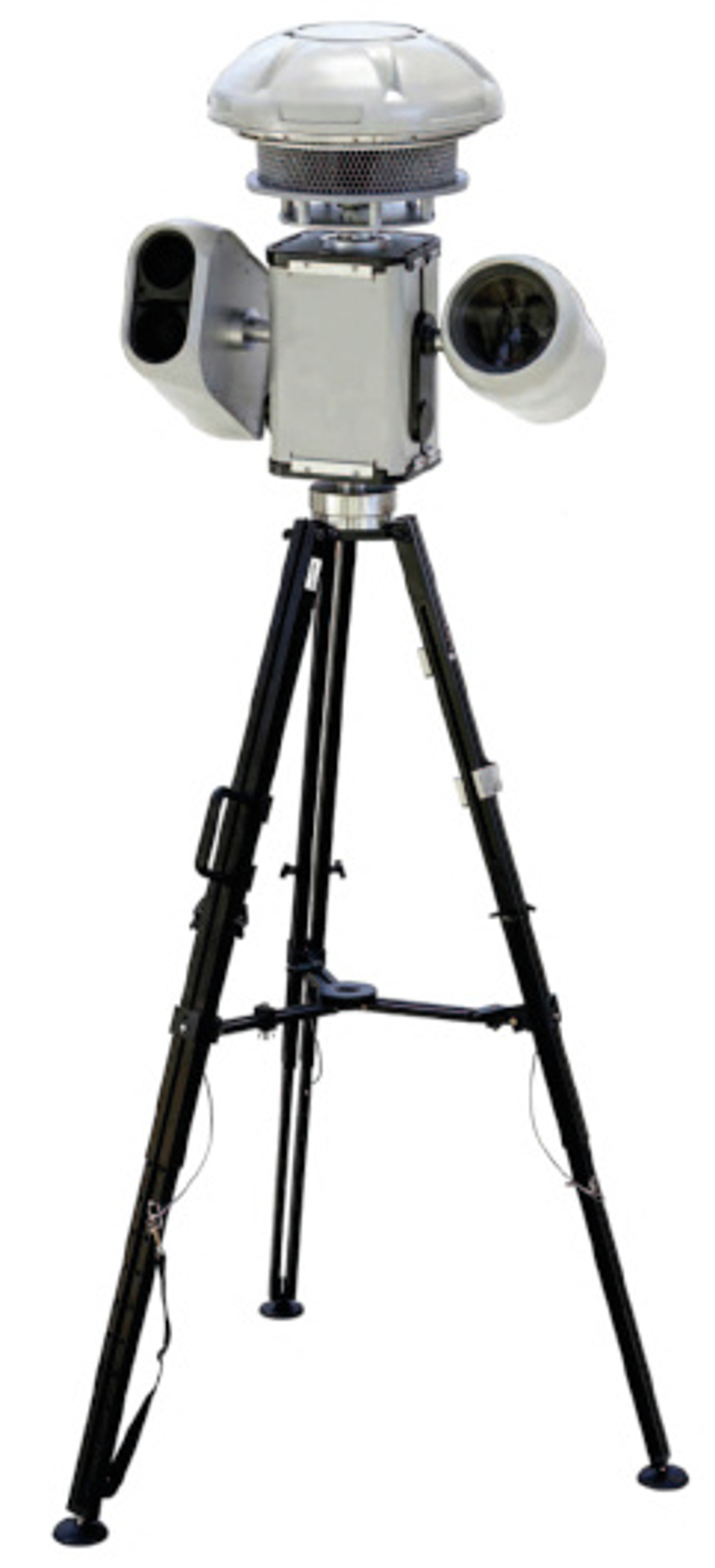

2. Модуль видеоаналитики с лазерной подсветкой и тепловизором (смонтирован вместе с модулем РЛС)

Технические характеристики:

• Оптический модуль:
  Матрица: 1/1.8′ CMOS
  Разрешение: 1920×1080
  Угол обзора по горизонтали – 360° без ограничений
  Угол обзора по вертикали – от + 90° до — 90°
  Угол поля зрения – от 61.8° до 2.35°
  Скорость поворота:
  по горизонтали – от 0.06°/с до 180°/с
  по вертикали – от 0.06°/с до 180°/с
  автоматическое слежение за распознанным объектом
  автоматическое отличие БВС от птицы
  Лазерная подсветка:
  Мощность: 4 Вт
  Максимальное расстояние: 800 м
  Рабочий диапазон — от 5,3 до 5,9 ГГц
  Степень защиты от внешних воздействий – IP65

• Модуль тепловизора:
  Матрица-детектор — неохлаждаемый микроболометр
  Спектральный диапазон 8-14 мкм
  Частота смены кадров ≤ 60 Гц

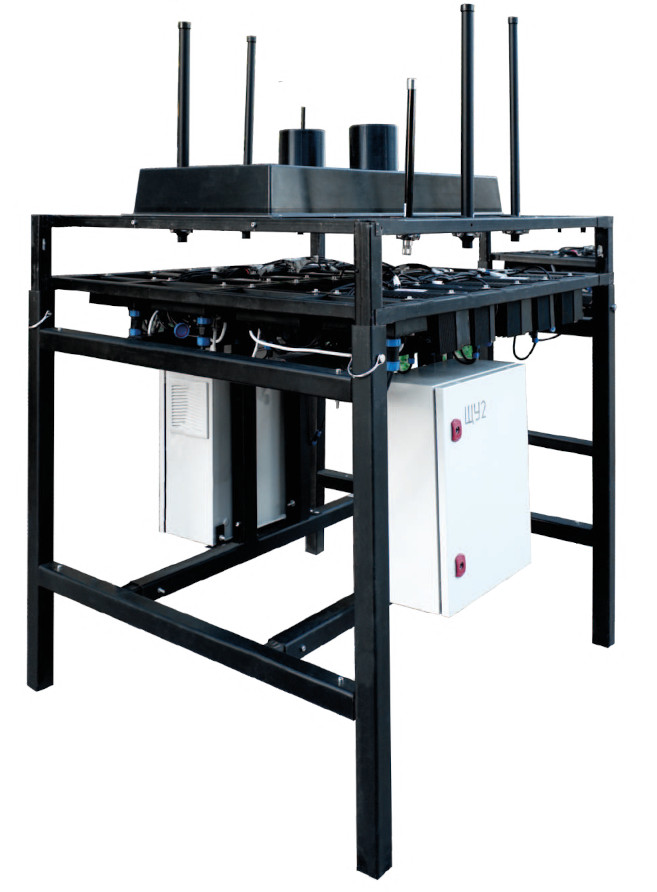

3. Подсистема подавления Двина-50

Изделие включено в «Каталог средств обнаружения и противодействия беспилотным воздушным судам, предлагаемых предприятиями промышленности для защиты объектов федеральных органов исполнительной власти и подтвердивших заявленные тактико-технические характеристики», утвержденный руководителем межведомственной рабочей группы – членом коллегии Военно-промышленной комиссии Российской Федерации 30 ноября 2024 года.

Технические характеристики:

• Диапазоны частот постановки помех:
  от 400 до 500 МГц
  от 500 до 700 МГц
  от 700 до 800 МГц
  от 800 до 900 МГц
  от 900 до 1 100 МГц
  от 1 100 до 1 300 МГц
  от 1 300 до 1 400 МГц
  от 1 400 до 1 620 МГц
  от 2 300 до 2 500 МГц
  от 4 850 до 5 100 МГц
  от 5 100 до 5 300 МГц
  от 5 700 до 5 900 МГц
  от 5 900 до 6 100 МГц
• Эффективная дальность подавления – не менее 1 500 м
• Постановка помех спутниковой навигации – GPS, GLONASS, BDS, Galileo
• Режимы работы – автоматический, ручной
• Выходная мощность – не менее 50 Вт на канал
• Рабочая температура эксплуатации – от -40°C до +50°C
