Система обнаружения, захвата, сопровождения и подавления дронов Радон

Комплекс Радон предназначен для радиолокационного обнаружения, сопровождения, распознавания и последующего воздействия на каналы навигации, управления и передачи информации БВС с целью воспрепятствования его нормальному функционированию в защищаемом воздушном пространстве.

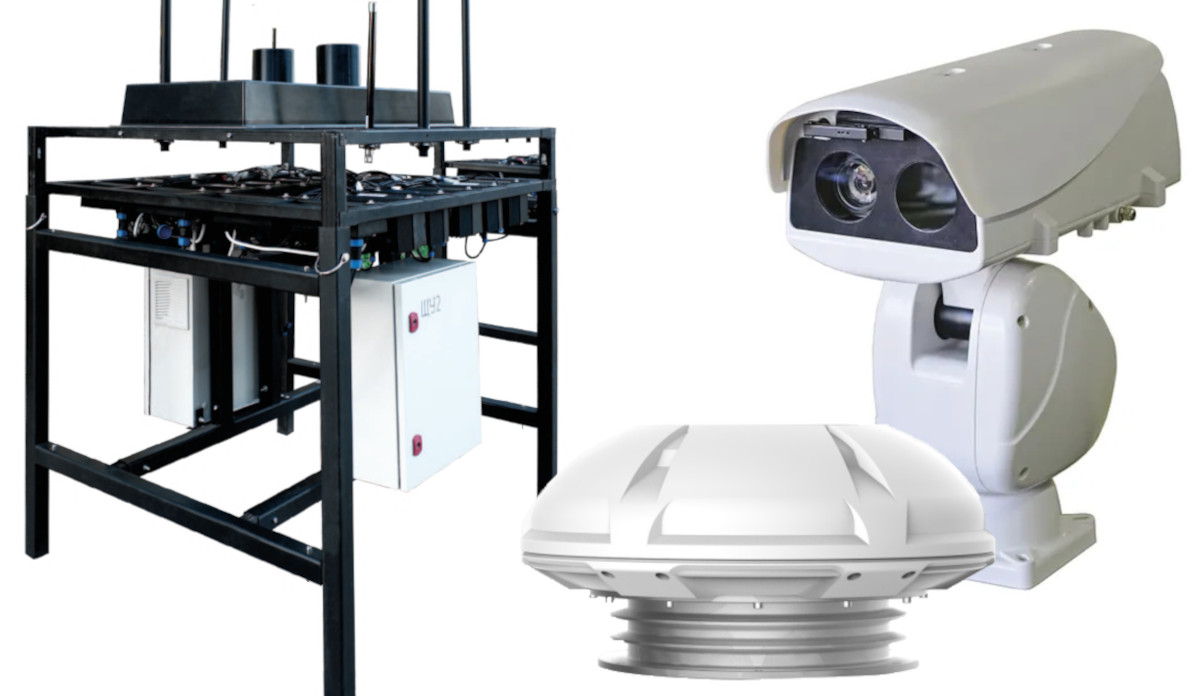

Система состоит из трех взаимосвязанных модулей, обеспечивающих контроль над защищаемым пространством:

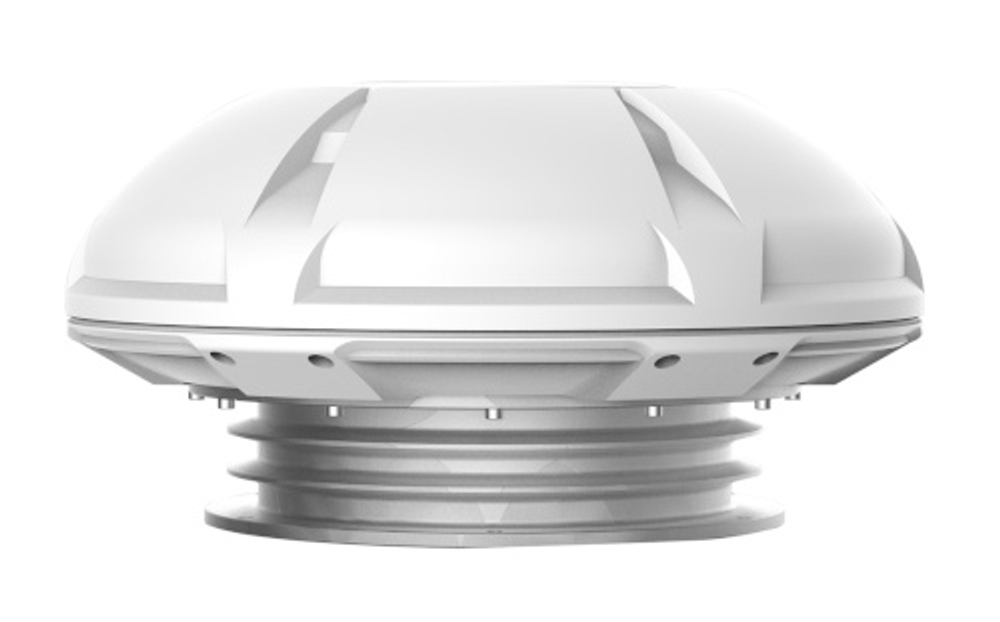

1. Модуль РЛС

Технические характеристики:

• Тип радара – импульсно-доплеровский, твердотельный
• Дальность обнаружения – до 700 м
• Угол обзора по азимуту – 360°
• Рабочий диапазон частот – 5,7 — 5,9 ГГц
• Количество одновременно сопровождаемых объектов – до 250
• Минимальная эффективная площадь рассеяния – 0,01 м²
• Интеллектуальный фильтр ложных тревог
• Рабочая температура эксплуатации – от -40°C до +60°C

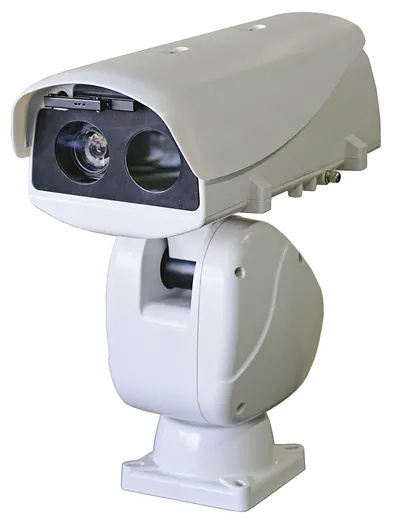

2. Модуль видеоаналитики

Технические характеристики:

• Угол обзора по горизонтали – 360°
• Угол обзора по вертикали – от -90° до +45°
• Угол поля зрения – от 1.86° до 61.8°
• Скорость поворота:
  по горизонтали – от 0.01°/с до 120°/с
  по вертикали – от 0.03°/с до 40°/с
• Точность позиционирования – 0,01°
• Диапазон рабочих температур – от -40ºС до +60ºС
• Степень защиты от внешних воздействий – IP66
• Масса (не более) – 30 кг
• Лазерная ИК-подсветка с излучаемой оптической мощностью – 10 Вт

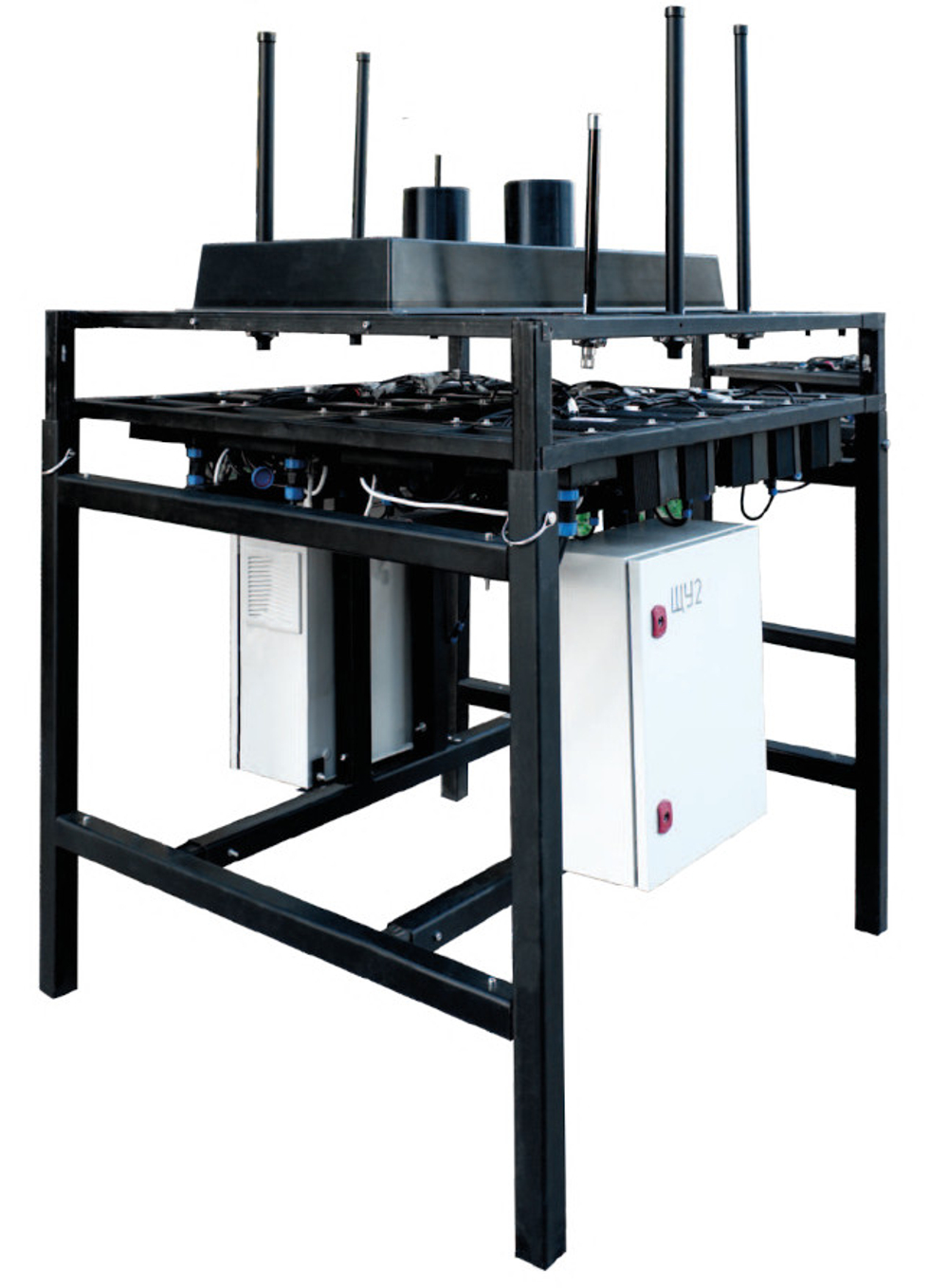

3. Подсистема подавления Двина-50

Изделие включено в «Каталог средств обнаружения и противодействия беспилотным воздушным судам, предлагаемых предприятиями промышленности для защиты объектов федеральных органов исполнительной власти и подтвердивших заявленные тактико-технические характеристики», утвержденный руководителем межведомственной рабочей группы – членом коллегии Военно-промышленной комиссии Российской Федерации 30 ноября 2024 года.

Технические характеристики:

• Диапазоны частот постановки помех:
  от 400 до 500 МГц
  от 500 до 700 МГц
  от 700 до 800 МГц
  от 800 до 900 МГц
  от 900 до 1 100 МГц
  от 1 100 до 1 300 МГц
  от 1 300 до 1 400 МГц
  от 1 400 до 1 620 МГц
  от 2 300 до 2 500 МГц
  от 4 850 до 5 100 МГц
  от 5 100 до 5 300 МГц
  от 5 700 до 5 900 МГц
  от 5 900 до 6 100 МГц
• Эффективная дальность подавления – не менее 1 500 м
• Постановка помех спутниковой навигации – GPS, GLONASS, BDS, Galileo
• Режимы работы – автоматический, ручной
• Выходная мощность – не менее 50 Вт на канал
• Рабочая температура эксплуатации – от -40°C до +50°C
